Intégration d'anneaux élastiques

Obtenez les dimensions de rainure en fonction du diamètre nominal de votre anneau élastique acier à montage axial (intérieur ou extérieur) et vérifiez la tenue mécanique de l'anneau selon votre application, selon les normes DIN 471 et DIN 472.

Attention ! Vous n'êtes pas connecté, certaines options sont donc désactivées (celles-ci sont grisées dans les menus ci-dessous)...
Pour pouvoir utiliser l'outil dans sa globalité, veuillez vous connecter ou créer un compte.


Définition de l'anneau élastique

En version "charge lourde", moins de diamètres sont disponibles

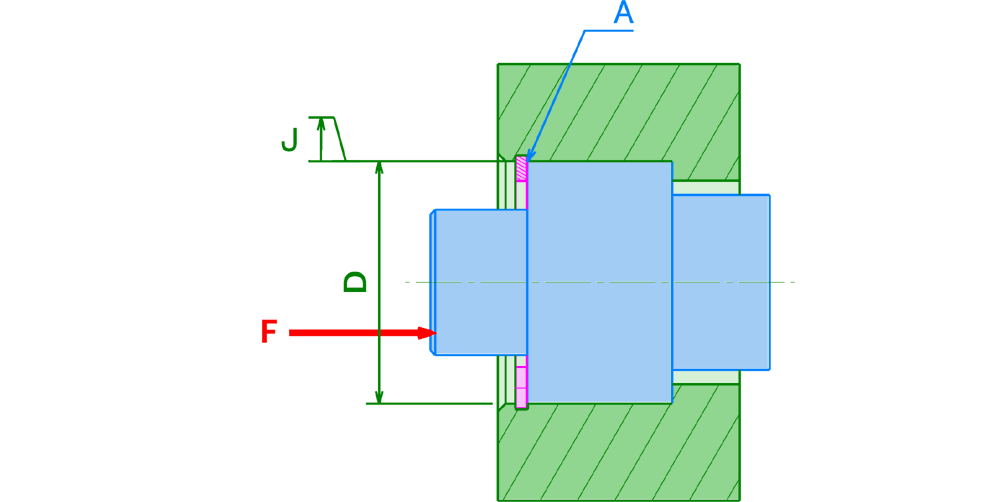

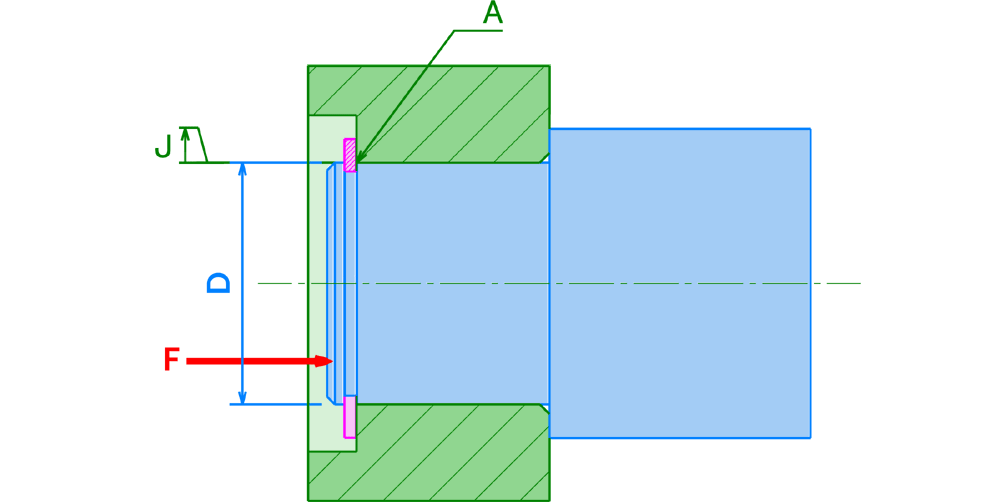

Intégration mécanique

Paramètres de l'application
Quel coefficient de sécurité choisir ?

Le coefficient à choisir dépend de votre application. Mais il faut garder à l'esprit que de nombreux paramètres influent sur la tenue mécanique d'un anneau élastique, il ne faut donc pas hésiter à surdimensionner...

Ci-dessous quelques valeurs indicatives :

  • Application statique : 2
  • Application dynamique : 3 à 4
  • Application avec vibrations ou chocs : 4 à 6
  • Si les charges sont incertaines et peuvent varier considérablement, il est recommandé de doubler le coefficient

Quelle valeur de limite élastique renseigner ?

La limite élastique est fondamentale pour calculer la tenue mécanique de la rainure, ce paramètre n'est pas à négliger ! Si vous ne connaissez pas la lilite élastique de votre matériaux, ci-dessous quelques valeurs indicatives sur des matériaux courants :

  • Acier C45 : 275 - 340 MPa
  • Acier C45 trempé : 370 - 490 MPa
  • Acier 40CrMnMoS8-6 : 650 - 830 MPa
  • Acier S355 (E36) : 295 - 355 MPa
  • Acier inox 316L : 190 - 240 MPa
  • Aluminium 2017 A (AU4G) : 145 - 270 MPa





Un petit rappel sur les anneaux élastiques ? C'est par ici : Les anneaux élastiques
